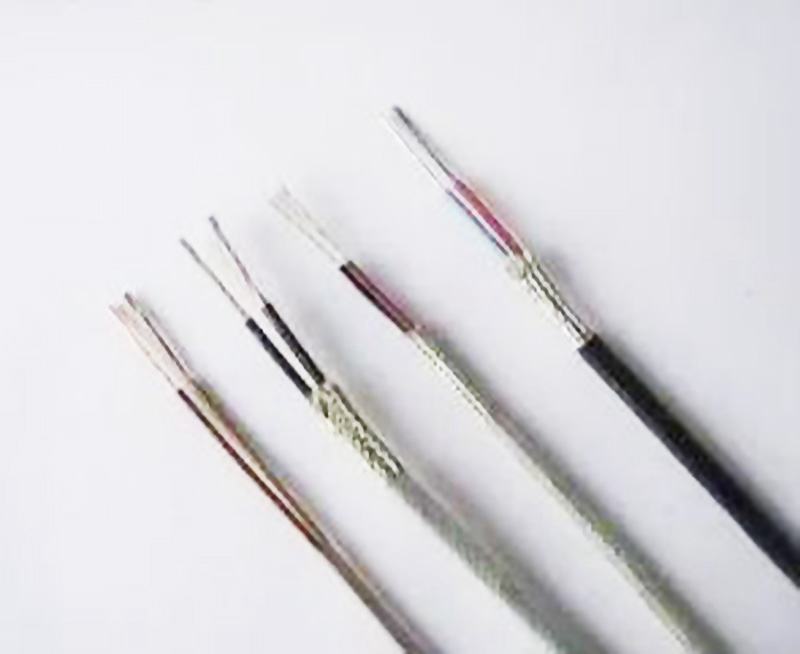

一、產品特色及用處
一般用聚氯乙烯絕緣和護套補償導線或電纜具有優秀的防潮、耐磨及阻燃特性：耐高溫氟塑料絕緣和護套補償導線或電纜選用接連擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效選用IEC584-3)的規則。
本安防爆測溫體系用補償導線或電纜選用低電容、低電感資料結構，具有防爆安全功能，適用于有爆破風險的環境下作防爆熱電偶冷短與防爆測溫外表銜接，形本錢安熱電偶測溫體系。
二、產品履行規范
GB/T4989-94(等效選用IEC60584-3規范)
三、運用特性
1、導體最高作業溫度：耐熱級：聚全氟乙丙烯(F46)200℃；可溶性聚四氟乙烯260℃；硅橡膠180℃；一般級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃；低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃。
2、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃。
3、電纜答應曲折半徑：非鎧裝電纜最小為外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍；氟塑料絕緣和護套最小為電纜外徑的10倍。
四、根本類型及稱號
1、熱電偶用補償導線
|
KX-GA-VV |
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
KX-GA-VVR |
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
|
KX-GA-VVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA-VVRP |
聚氯乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FF |
氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FFR |
氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FFP |
氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FFRP |
氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FG |
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FGR |
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FGP |
氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FGRP |
氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FV |
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FVR |
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FVP |
氟塑料絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FVRP |
氟塑料絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YJV |
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
KX-GA-YJVR |
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA-YJVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YDYD |
低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
|
KX-GA-YDYDR |
低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
|
KX-GA-YDYDP |
低煙無鹵絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA-YDYDRP |
低煙無鹵絕緣和護套銅絲織造屏蔽精密級K分度號熱電偶補償軟導線 |
注：上述類型僅列出KX，其它如SC、KC、EX、BC、TX、JX只需改動類型第一項即可，阻燃型補償導線類型前加ZR，ZR192為進口PFA資料，耐溫260℃，屏蔽可選用鍍錫銅絲屏蔽。
2、本安型熱電偶用補償導線
|
IA-KX-GA-YVP |
聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號本安熱電偶補償導線 |
|
IA-KX-GA-YVRP |
聚乙烯絕緣聚氯乙烯護套銅絲織造屏蔽精密級K分度號本安熱電偶補償軟導線 |
|
IA-KX-HA-FFP |
氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號本安熱電偶補償導線 |
|
IA-KX-HA-FFRP |
氟塑料絕緣和護套銅絲織造屏蔽精密級K分度號本安熱電偶補償軟導線 |
|
IA-KX-HA-FGP |
氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號本安熱電偶補償導線 |
|
IA-KX-HA-FGRP |
氟塑料絕緣硅橡膠護套銅絲織造屏蔽精密級K分度號本安熱電偶補償軟導線 |
注：上述類型僅列出KX，其它如SC、KC、EX、BC、TX、JX只需改動類型第一項即可，阻燃型補償導線在類型前加ZR，ZR192為進口PFA資料，耐溫260℃，屏蔽可選用鍍錫銅絲屏蔽。
3：補償電纜
|
KX-GA-VVP |
聚氯乙烯絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-VVRP |
聚氯乙烯絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-VPVP |
聚氯乙烯絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-VPVRP |
聚氯乙烯絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-YJVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJPVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-GA-YJPVRP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FFP |
氟塑料絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FFRP |
氟塑料絕緣和護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPFP |
氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPFRP |
氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FVP |
氟塑料絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FVRP |
氟塑料絕緣聚氯乙烯護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPVRP |
氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FGP |
氟塑料絕緣硅橡膠護套銅絲織造總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FGRP |
氟塑料絕緣硅橡膠護套銅絲織造總屏蔽精密級K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPGP |
氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償電纜 |
|
KX-HA-FPGRP |
氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜 |
注：1、以上根本類型僅列出銅絲或鍍錫絲屏蔽方法，其它屏蔽類型類型只需改動屏蔽代號即可，如P2、P3。
2、阻燃型在類型前加ZR，鎧裝電纜類型后加22，ZR192為進口PFA資料，耐溫260℃。
4：本安型補償電纜
|
IA-KX-GA-FPVP |
氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
|
IA-KX-GA-FPVRP |
氟塑料絕緣聚氯乙烯護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
|
IA-KX-HA-FPFP |
氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
|
IA-KX-HA-FPFRP |
氟塑料絕緣和護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
|
IA-KX-HA-FPGP |
氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜 |
|
IA-KX-HA-FPGRP |
氟塑料絕緣硅橡膠護套銅絲織造分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜 |
注：1、以上根本類型僅列出銅絲或鍍錫絲屏蔽方法，其它屏蔽類型類型只需改動屏蔽代號即可，如P2、P3。
2、阻燃型在類型前加ZR，鎧裝電纜類型后加22，ZR192為進口PFA資料，耐溫260℃。
五、代號稱號和意義
|
項目 |
代號 |
闡明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
IA |
無(本安型) |
|
絕緣資料 |
Y |
聚乙烯PE |
|
|
YJ |
交聯聚乙烯XLPE |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
護套資料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
|
V |
聚氯乙烯PVC |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
G |
硅橡膠 |
|
屏蔽資料 |
P |
銅絲織造屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑復合帶繞包屏蔽 |
|
導體結構 |
A |
單股導體 |
|
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六、首要技術目標：
1、類型、合金絲資料和絕緣色彩
|
補償導線類型 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
絕緣層上色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
SC |
鉑銠10-鉑熱電偶 |
S |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
|
RC |
鉑銠13-鉑熱電偶 |
R |
RPC（銅） |
RNC（銅鎳） |
紅 |
綠 |
|
KCA |
鎳鉻-鎳硅熱電偶 |
K |
KPCA（銅） |
KNCA（銅鎳） |
紅 |
藍 |
|
KCB |
KPCB（銅） |
KNCB（銅鎳） |
紅 |
藍 |
||
|
KX |
KPX（鎳鉻） |
KNX（鎳硅） |
紅 |
黑 |
||
|
NC |
鎳鉻硅-鎳硅熱電偶 |
N |
NPC（鐵） |
NNC（銅鎳） |
紅 |
灰 |
|
NX |
NPX（鎳鉻硅） |
NNX（鎳硅） |
紅 |
灰 |
||
|
EX |
鎳鉻-銅鎳熱電偶 |
E |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
|
JX |
鐵-銅鎳熱電偶 |
J |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
|
TX |
銅-銅鎳熱電偶 |
T |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
注：類型第一個字母與熱電偶分度號相對應，第二個字母中“C”表明補償導線，字母“X”表明延伸型補償導線。SC型補償導線可配用R型分度號熱電偶。
2、運用分類及護層色彩
|
運用分類 |
精度等級及標志 |
護套色彩 |
|||
|
一般級 |
精密級 |
一般級 |
精密級 |
||
|
一般用 |
G |
- |
A |
黑色 |
灰 |
|
耐熱用 |
H |
- |
A |
黑色 |
黃色 |
3、熱電動熱、允差往復電阻
|
熱電偶分度號 |
補償導線類型 |
熱電勢及允差(μv) |
熱電偶丈量端溫度（℃） |
|||||
|
|
|
100℃ |
200℃ |
|
||||
|
|
|
熱電勢 |
允差 |
熱電勢 |
允差 |
|
||
|
|
|
|
一般級 |
精密級 |
|
一般級 |
精密級 |
|
|
S或R |
SC或RC |
645 |
±60（±5oC） |
±30（±2.5oC） |
1440 |
±60（±5oC） |
- |
1000 |
|
K |
KCA |
4095 |
±100（±2.5oC） |
±60（±1.5oC） |
8137 |
±100（±2.5oC） |
±60（±1.5oC） |
1000 |
|
|
KCB |
4095 |
±100（±2.5oC） |
±60（±1.5oC） |
- |
- |
- |
900 |
|
|
KX |
4095 |
±100（±2.5oC） |
±60（±1.5oC） |
8137 |
±100（±2.5oC） |
±60（±1.5oC） |
900 |
|
N |
NC |
2774 |
±100（±2.5oC） |
±60（±1.5oC） |
5912 |
±100（±2.5oC） |
±60（±1.5oC） |
900 |
|
|
NX |
2774 |
±100（±2.5oC） |
±60（±1.5oC） |
5912 |
±100（±2.5oC） |
±60（±1.5oC） |
900 |
|
E |
EX |
6317 |
±200（±2.5oC） |
±120（±2.5oC） |
13419 |
±200（±2.5oC） |
±100（±1.5oC） |
500 |
|
J |
JX |
5268 |
±140（±2.5oC） |
±85（±1.5oC） |
10777 |
±140（±2.5oC） |
±85（±1.5oC） |
500 |
|
T |
TX |
4277 |
±60（±1.0oC） |
±30（±0.5oC） |
9286 |
±90（±1.5oC） |
±48（±0.8oC） |
300 |
|
補償導線類型 |
在20℃時往復電阻值Ω/m |
||||
|
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
|
|
NC或RC |
2.50 |
0.10 |
0.05 |
0.03 |
0.02 |
|
KCA |
3.50 |
1.40 |
0.70 |
0.47 |
0.28 |
|
KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
|
EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
|
JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
|
TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
|
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
|
NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
4、本安補償導線除具有上述功能目標外，還具有以下首要本安功能目標
|
功能項目 |
單位 |
目標 |
|
作業電容 |
μF/m |
≤80 |
|
電容不平衡 |
μF/m |
≤1 |
|
散布電感 |
μF/m |
≤0.6 |
|
靜電感應電壓(靜電電壓20kV) |
V |
≤1 |
|
電磁攪擾感應電壓(攪擾磁場400A/m) |
mV |
≤5 |
5、其它功能目標
|
項目 |
單位 |
技術目標 |
|
|
PVC絕緣 |
PE，F46絕緣 |
||
|
絕緣電阻（20℃） |
MΩ.km |
25 |
500 |
|
阻燃特性 |
|
A或B類（按GB12666.5-2005） |
