金聯宇電纜的直埋敷設與電纜溝敷設有什么不同？

1、直埋敷設要留意什么？在什么情況下選用？

直埋敷設，需求考慮電纜是否簡單遭到外力沖擊而導致損壞。

1.假設不會遭到大的沖擊，直接敷設是能夠的。

2.假設或許遭到一些比較大的沖擊，但強度能夠操控在必定規模，能夠考慮鎧裝直埋。

3.假設外力更大，就需求選用保護套管了，這個在部分（比方通過公路的當地）設置就能夠。



電纜直埋敷設的優缺陷：

長處：敷設便利，節約資料和人工，

缺陷：保護不便利，假設要保護，就需求把覆土挖開，僅主張用在不考慮保護，或能承受這種保護辦法的當地。直埋時一般是需求墊黃沙的。



問題1直埋電纜接地，怎么找毛病點？

答：用巡線電纜測試儀。



問題2直埋電纜需求做電纜井嗎？

問題彌補：廠區內電纜敷設，選用鎧裝電纜直埋，過路處及入車間配電室處是否需求加電纜井？市政10KV電纜進入廠區處是否需求加電纜井？

答：電纜在6根及以下可不設電纜井，電纜較多設井，便于替換、添加電纜。市政10KV電纜進入廠區處不必設電纜井，從終端桿引下直埋至高壓配電柜即可。



問題3工地暫時電纜怎么敷設？

問題彌補：單位新建廠房，施工變壓器及高壓線路間隔施工中心較遠，由所以鋼結構廠房，不能采納架空線路，避免和鋼結構設備發生抵觸，只能選用低壓電纜從變壓器引至施工現場的一級配電箱，再分配給現場各施工單位的二級配電箱，請問該段低壓電纜該怎么敷設？是直埋仍是直接放在地上上？

答：禁止直接貼地上敷設。此低壓電纜選用直埋敷設。



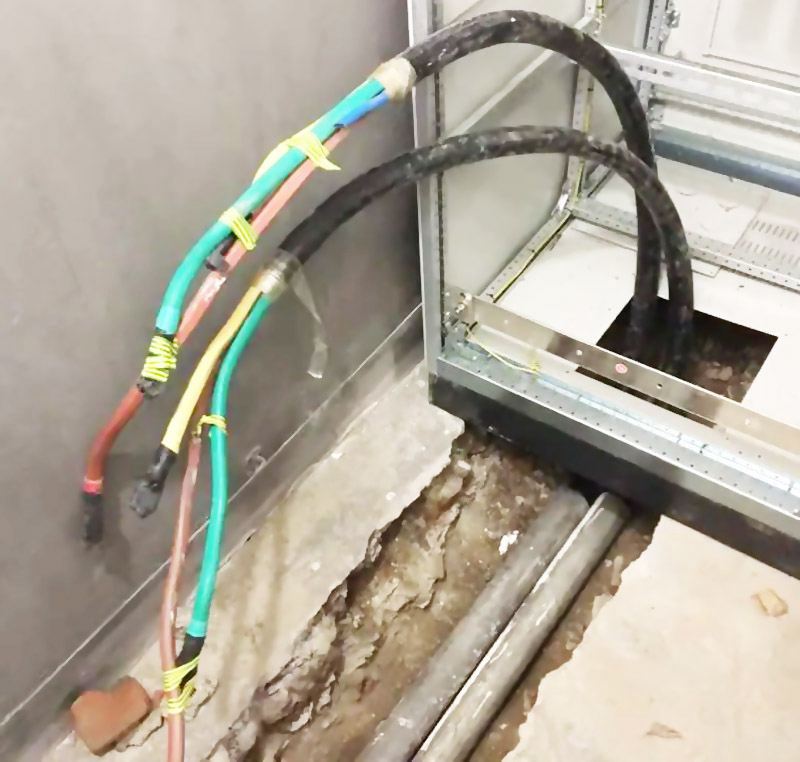

2、穿管要留意什么？在什么情況下選用？

電纜穿管敷設，比較于直埋來說，更便于后期保護和添加線路。穿管敷設的電纜，能夠考慮一些備用管，為日后線路保護和增容等做準備。

1. 穿管敷設時，在線路轉彎視點較大、或許直線段間隔較長的時分都需求考慮設置電纜井。

2. 電纜數量較少，線徑較小的情況下，能夠選用電纜手井；

3. 電纜較多，線徑較大的情況下，需求考慮設置電纜人井。電纜井能夠依照圖集做法去做。除了圖集做法，許多小的過路井也能夠直接磚砌或混凝土澆筑，此刻要考慮底部設置滲水孔。

4. 穿管的管材現在比較多的有鑄鐵管、鋼管、聚乙烯管、尼龍管、碳素管等，能夠依據需求選用。單芯電纜穿金屬管時要留意渦流的影響。



3、 排管要留意什么？在什么情況下選用？

排管敷設首要用于線路較多，路由比較會集的區域，相對來說，放管比較便利，且更節約資料。



問題1室外排管敷設電纜，是一排管，一電纜，仍是多電纜可共一排管？

答：每管宜只穿1根電纜。除發電廠、變電所等重要性場所外，對一臺電動機一切回路或同一設備的低壓電動機一切回路，可在每管合穿不多于3根電力電纜或多根操控電纜。詳見GB 50217-2007 P32 5.4.4。



問題2排管敷設深度不行，怎么辦？

(問題彌補：在不到1m厚度的地上怎么做電纜排管埋設？下面是地下室，地下室頂板只要70、80公分厚，井深都到達1.3米？)

答：如在沒有車輛通行的區域，埋深不小于0.5m（電纜標準要求0.5m，民規要求是0.7m，這兒以電纜標準為準）。假設有較多車輛通行，則能夠在排管上加保護板?；蛟S改用厚壁鋼管敷設或選用電纜溝。假設地下室頂板只要70~80公分的覆土，井深要做到1.3m是要頂板降板的，不過這個含義不大，因為電纜井的排水問題很難處理，也很少有人注重。



問題3強電排管與弱電管，敷設問題？

（問題彌補：有一個廠區的外線，有十幾根低壓強電電纜，別的還有弱電(電視、電話、網絡)電纜，強電電纜大于8根了，不能用直埋了，我選用了排管敷設?？涩F在有一個問題，便是弱電也是穿管敷設的，那么強電管與弱電管能排在一向嗎？）

答：盡量不要排在一同，做小市政的時分盡量將強弱電管設置在路途的兩邊。假設偶然有穿插等，主張依照標準間隔要求施行。能夠參閱一下圖集，比方地下通訊線纜敷設05X101-2等。



問題4室外電纜混凝土排管敷設？

（問題彌補：在畫總圖時，應甲方要求一切室外電纜均選用混凝土排管敷設。查閱圖集（94D164）后發現有以下幾個問題：

1. 因為受現場其它管線的影響，電纜排管作業人孔井除直線井外，其他均不能依照圖集上所示尺度巨細，

不知有何合理處理計劃？

2. 關于人孔井內排水問題。按民規要求，人孔井內需設集水坑，但不知采納何種辦法會集排水。

3. 人孔井間隔按標準要求為150m，而圖集是50m。不知以哪一種為準，仍是有其它規則。

4. 是否還有其它圖集可參閱，除了標準井之外，是否能夠自己規劃井的形狀與巨細。

5. 此種敷設辦法在規劃與施工時需求留意哪些事項。）

答：

1、能夠依據需求規劃非標井；

2、井孔內的排水，假設有條件設置排水泵的，應設置排水泵，假設沒有辦法設置排水泵的，在集水坑底部設置溢水孔，不要用混凝土封死，讓水天然浸透也能夠，不過要看當地的地下水水位的；

3、人孔井的間隔一般我是依照50~70來考慮的；

4、個人認為，小市政的配電沒有必要依照圖集要求去做井，非標即可；

5、混凝土排管沒有做過，但請參閱GB50217-2007 P32 5.4.6條關于運用排管的留意事項要求。



4、電纜溝敷設要留意什么？在什么情況下選用？

電纜溝敷設要留意，不同電壓等級的電纜要分不同的支架設置，電纜溝自身要留意排水辦法。并考慮避免老鼠等小動物進入的辦法。



問題1多少根電纜才需求用電纜溝敷設？

答：依據“辦法2009 6.10節 8根以下主張選用直埋，8~12根主張選用排管，12~18根主張選用電纜溝，18根以上主張選用電纜地道。”這些都是主張性的，接合實踐工程參閱即可，沒有那么固定。至于電纜溝和電纜地道，并不是根數的差異，是保護和重要性的差異。

首要是看工程條件、環境特色和電纜類型數量等要素，以及滿意運轉牢靠、便于保護和技術經濟合理的要求挑選，不確認是否有強制性的目標要求。詳細計劃確認能夠參閱GB50217-2007 P28 5.2節的相關內容。



問題2電纜溝敷設的電纜載流量怎樣核算？

答：

網友1：（依照橋架敷設來考慮，考慮到橋架在空氣中，而電纜溝中有蓋板，去降容系數0.96。）

網友2：（載流量的相關系數能夠參閱GB T16895.15-2002 《修建物電氣設備 第5部分 第523節 布線體系載流量》，個人認為，依照梯架的系數來考慮較適宜。）



問題3高壓電纜敷設，電纜溝有深度要求嗎？

答：沒有什么要求，電纜溝深度是依據你的電纜數量及電纜品種的數量來決議，比方說有操控電纜，低壓動力電纜，高壓動力電纜，一般就會設置三層，一般每層之間的間隔為250~300，這樣來決議高度。



問題4母線槽能否沿電纜溝內敷設？

（問題彌補：一工程，高層醫院，要省錢，選用油浸變壓器在室外設備，離本修建15（中心包含6米路途）米，低壓配電室設在醫院地下，為節約出資，我想用母線槽（載流3000A）沿電纜溝敷設至修建屋地下配電室，不知可行否？）

答：選用滿意相應IP等級要求的密布型母線應該是能夠的，比方西門子就有能夠敷設在水下作業的母線。不過選用密布母線的本錢會比較高，需求歸納考慮選用干變和選用母線哪個更好一些，個人主張選用干式變壓器，放在室內。保護的作業量會小一些，并且毛病率也會低一些。



問題5多少根電纜，在電纜溝內敷設能夠不設支架？

答：一般都是要支架的，假設沒有支架，電纜溝內電纜保護會比較費事。假設項目不大，且電纜數量不多，不設也不妨，不過散熱條件會差一些，并且假設溝內有水的話對電纜也有影響。



問題6高、低壓電纜能否共用電纜溝敷設？

（問題彌補：室外電纜溝，溝寬1200mm，兩邊支架，一側走10KV高壓電纜，另一側敷設1KV級低壓電纜和操控電纜，請問是否契合標準？需留意些什么事項？）

答：能夠共電纜溝敷設，詳細要求能夠看GB 50217-2007 P24 5.1.3、5.1.4條的要求。



問題7電纜溝與路途平行，敷設的間隔是多少？

答：這個首要是考慮電纜溝蓋板的受力，假設受力沒有問題，也沒有什么問題。一般設置在人行道上或許機動車不通過的當地。



問題8電纜在電纜溝內敷設時要用鎧裝電纜嗎？

（問題彌補：技術辦法上說：電纜在電纜溝或電纜地道內明敷設時，應考慮選用有防蟻，防鼠害功用的鋼帶鎧裝塑料外護套類型的電纜。但標準上如同又沒清晰闡明這點吧！可不能夠不必帶鎧裝的呢？）

答：直埋電纜都沒有強制要求選用鎧裝，電纜溝就更沒有了。依據不同環境要求不一樣，（假設本地區老鼠活動猖狂，主張鎧裝）一般沒有強制要求。



問題9電纜溝內，強電電纜與弱電電纜，在同側支架上分層敷設時，最小間隔是多少？

答：把弱電的電纜用金屬板離隔，一起把金屬板接地！最好，在最上層的支架上墊鐵板（或金屬槽盒），鐵板接地，弱電電纜放在鐵板上（槽盒內）。

依據GB 50217-2007 5.1.3 第一條：應設備電壓等級由高至低的電力電纜、強電至弱電的操控和信號電纜、通訊電纜“由上而下”的順序排列。再依據GB50054-2011表7.6.23.即可確認。
