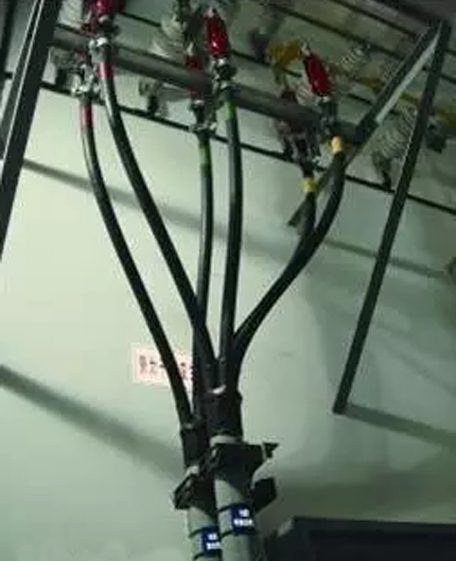

交聯電纜預制式終端設備（35kV及以下）

工藝標準

（1） 依照制造商工藝文件制造。

（2） 終端的結構型式與電纜所銜接的電氣設備的特色有必要相適應，設備終端和GIS終端應具有契合要求的接口設備，其銜接金具有必要相互合作。

（3） 接地線（網）銜接應滿意電氣要求。



規劃關鍵

在電纜終端頭處，電纜愷裝、金屬屏蔽層運用接地線別離引出，并應接地杰出



施工關鍵

（1） 電纜終端接頭前， 對電纜進行校潮。

（2）查看附件標準與電纜標準是否共同。

（3） 野外終端應運用專用定位支架。

（4）剝切電纜護層時不得損害下一層結構，護套斷口要均勻規整，不得有尖角及缺口，將外護套斷口后100mm段用砂紙打毛。

（5）去除鋼鎧：先將鋼鎧前端用PVC帶扎好或保存端口處一小段外護套（避免鋼鎧散開）再按設備工藝在預留鋼鎧尺度處捆綁扎絲（或運用恒力繃簧），固定牢靠后，鋸除剩余鋼鎧；鋸鋼鎧時深度不超越鎧裝厚度的2/3，鋸斷鋼鎧不得損害內護套，切斷要規整，不得有尖角毛刺。

（6）刀刃向外去除填料。

（7）接地線錫焊要結實、 平坦無毛刺。

（8）按設備工藝的尺度去除銅屏蔽和半導電層，銅屏蔽邊際用粘銅條環繞，銅屏蔽及半導電層斷口邊際規整、無毛刺，去除半導體時不得劃傷絕緣。銅屏蔽及半導體斷口邊際不能有毛刺及頂級。

（9）熱縮管熱縮要均勻無氣泡、 無碳化痕跡。

（10）絕緣鏡面處理后直徑應留意工藝過盈合作要求，絕緣外表處理應光亮、 對稱。

（11）增繞半導電帶的尺度、 直徑應契合工藝要求。

（12）預制件定位前應將電纜外表請潔潔凈，并均勻涂改硅脂。

（13）挑選點壓或六角形圍壓進行壓接，依據電纜的標準挑選相對應的模具，壓接的次序為先上后下。壓接后打磨毛刺、飛邊，壓接后接收外表應堅持光亮無毛刺。

（14）戶內預制終端接頭， 預制件下口與電纜應堅持大于 100mm 的直線間隔。

（15）相色帶繞包應共同、 標準， 線路銘牌應掛在終端接頭的顯著處





監理關鍵

（1）對電纜終端首件設備全過程進行旁站。

（2）電纜終端設備前，對電纜進行旁站查看，電纜應無受潮、無損壞。

（3）旁站查看施工單位依照廠家工藝輔導說明書正確施工。

（4）旁站查看電纜終端型式、標準應與電纜類型如電壓、芯數、截面、護層結構和環境要求共同。

（5）旁站查看終端所用資料、部件應契合相應技術標準要求。

（6）旁站查看35kV及以下電纜終端主要性能應契合《額外電壓1kV（Um=1.2kV）至35kV（Um=40.5kV）擠包絕緣電力電纜及其附件》GB/T 12706.1～12706.4及相關的其他產品技術標準的規則。

（7）旁站野外終端設備前應查看專用定位支架質量合格后方可施工。

（8）旁站查看相色帶繞包應共同、標準，線路銘牌掛在終端接頭的顯著處也應共同、標準。
